前面說了共模電感中的幾種磁芯材質，詳情請看《共模電感磁芯材質你知道幾種》一文。現在我們在來看看繞線共模電感。

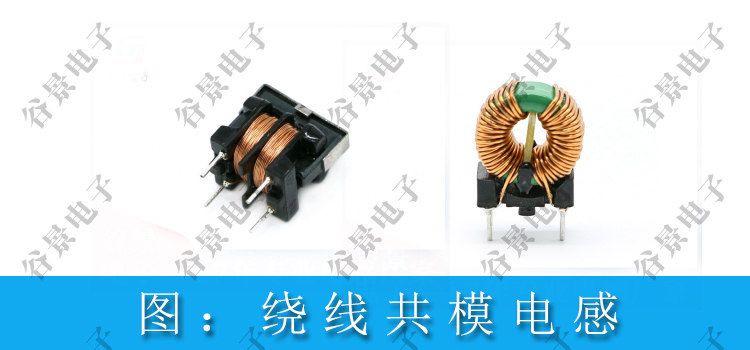

什么是繞線共模電感？它又有哪些特點？我們就從這兩個方面對它進行介紹。繞線共摸電感是共模電感的一種。當我們向倉庫員要到幾種繞線共模電感時，你會發現它的漆包線一般是裸露在外面的。而且漆包線是纏繞在同一磁芯上面，一般情況下漆包線都采用機器繞制，這樣纏繞的漆包線都是很緊密、整齊的，不會發生人工繞制時的那種不均勻，而且你會發現漆包線越粗，纏繞的越整齊。繞線共模電感的線組是兩個相同相位，并且線組的圈數是相同的。當它通過電流時會產生相反的磁場，并進行抵消。還有如果兩個線組是同一邊繞制，那它們的繞制方向會相反，如果不同邊繞制，方向是相同的，都是順時針。

我們在一些繞線共模電感系列上能看到，在兩組繞線之間是有擋板的，加擋板是為了讓它耐高壓。如果不加擋板的耐壓是100V，那么加了擋板的它的耐壓就有可能是200V。

繞線共模電感的特點：

1、繞線結構，小尺寸。

2、對不同的噪音水平和信號頻率。

3、良好的耐焊性能。

4、對高音共模噪音有良好的仰制作用

看了這篇文章是不是對繞線共模電感有了進一步了解？如果想了解更多關于電感，歡迎咨詢小編。
